精密铝合金热锻件的尺寸公差控制，是一项涉及材料、模具、工艺、温度、设备等多维度协同的系统工程。与冷锻相比，热锻因材料在高温下成形，面临热膨胀、冷却收缩、模具弹性变形、金属回弹等多重变量叠加，控制难度显著更高。以下是核心控制策略。

 一、影响精度的主要因素

要控制公差，首先需要认清误差来源。影响精密锻件精度的主要因素包括：材料的成形性能、成形设备和模具的精度、成形工艺参数、锻件和模具的弹性变形（含回弹与热胀冷缩）、润滑条件以及后续热处理等。其中，锻件终锻成形后冷却过程中产生的收缩误差，是铝合金热锻特有的难点——铝合金热导率高于多数金属，不均匀的温度分布会导致局部热收缩差异，从而降低最终几何精度。

 二、坯料准备：从源头控制精度

精密模锻对坯料有严格要求：坯料质量公差要小，断面塌角要小，端面平整且与轴线垂直，表面不得有麻点、裂纹、凹坑、刮伤或碰伤。铝合金精密模锻多采用带锯锯切下料，推荐使用高速精密带锯，将下料重量公差控制在±0.5%以内。锻前必须经过表面清理，去除油污、夹渣等缺陷。

 三、加热与温度：精度控制的生命线

温度是铝合金热锻精度控制的第一变量。

加热温度区间必须精确控制。以常见铝合金为例，6082坯料加热至480520℃，6061为450500℃，严禁超过550℃，否则晶粒会急剧粗化，导致组织性能劣化及后续尺寸不稳定。精密模锻需采用无氧化、少氧化加热方法，最大限度减少氧化皮生成。

模具温度同样关键。模具预热及锻造过程中的温度保持必须纳入工艺设计。等温精锻工艺中，热预锻时坯料初始温度控制在450470℃、模具预热至380400℃；热终锻时锻件温度440460℃、模具360380℃，通过严格的温度匹配来减少温差引起的尺寸波动。

 四、模具设计：补偿与精度并重

模具精度直接决定锻件精度。终锻模的尺寸控制由型腔尺寸、型腔制造公差和样板制造公差三重把关。

核心策略之一是模面补偿技术——基于对铝合金热膨胀系数和冷却收缩规律的精确计算，在模具设计时预先补偿收缩量。通过有限元分析模拟金属流动与温度场分布，可以预测锻件在各方向的收缩差异，从而在模具型腔上做出针对性补偿。

此外，分模线设计应确保锻件流线连续完整，避免涡流、穿流及末端外露。模具的导柱和导壁精度则直接决定了锻件的错移量控制。

 五、工艺策略：粗锻+精锻的分级控制

精密热锻普遍采用“粗锻预成形 + 精锻定尺寸”的两步法策略。

粗锻承担80%以上的变形量，将大截面坯料快速预成形，单边预留0.81.2mm的加工余量。粗锻后的热处理（如正火）可消除内应力，为精锻提供组织稳定的基体。

精锻则在此基础进行微量整形，控制最终尺寸。通过多次重复模锻（一般精锻23次），精度可达±0.2至±0.3mm。对于有更高精度要求的部位，可在精压机上进行冷精压，精度可达±0.1mm。

部分复杂零件通过精密热锻可实现临界尺寸CT5CT6级精度。对于铝合金壳体类零件，等温精锻后再进行冷精锻精整（精整量控制在壁厚的0.150.25倍），可有效消除尺寸回弹缺陷。

 六、冷却收缩：最易被忽视的误差源

锻件终锻成形后的冷却过程，是尺寸误差的重要来源。铝合金热导率高，冷却过程中不同部位散热速度不同，导致局部收缩量差异。控制策略包括：

 在模具设计阶段即通过有限元分析预测冷却收缩分布，进行反向补偿

 控制脱模温度，避免锻件在过高温度下自由冷却

 对关键尺寸实施趁热回炉管控——当毛坯温度已接近终锻温度时，不应继续锻造，需重新回炉加热

 七、润滑：看似辅助、实则关键

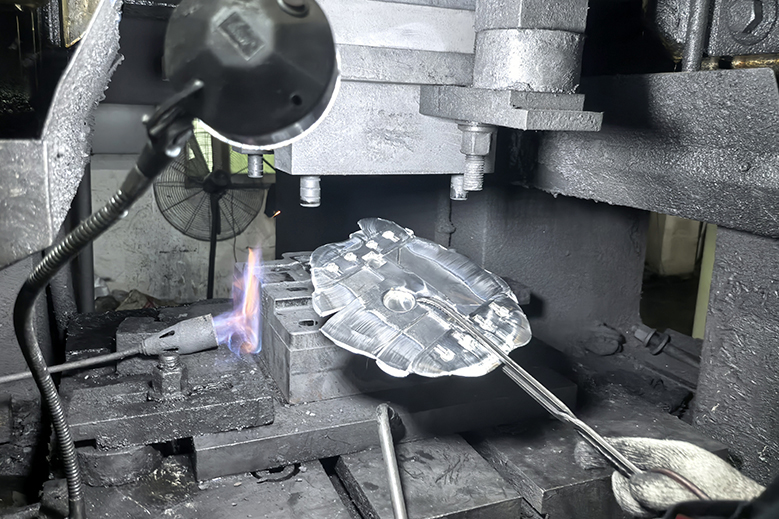

润滑可使金属变形均匀、增加流动性，但过薄或过厚的润滑都会带来不良后果。铝合金热锻推荐使用水基石墨润滑剂，兼顾润滑与冷却效果。润滑不均匀会导致金属流动不一致，进而影响最终尺寸一致性。

 八、精度标准参考

根据行业实践，精密铝合金热锻件的尺寸公差通常可达CT6级（按GB/T 6414铸件尺寸公差标准类比），锻造表面粗糙度可达Ra 6.43.2μm。对于要求更高的临界尺寸，部分厂家可实现CT5CT6级精度。国家标准GB/T 389582020《变形铝合金精密锻造工艺规范》对质量小于15kg的精密锻件工艺编制提供了系统规范。

连成旺的实践：作为拥有二十余年铝合金热锻经验的一站式工厂，连成旺在尺寸公差控制上建立了从模具自主开发、CAE仿真优化、精密温控到粗锻精锻分级成形、后续CNC精加工的全链条管控体系。配备4000T至400T全系列锻造设备及90余台CNC加工中心，能够针对不同牌号铝合金、不同结构复杂度零件，制定个性化的公差控制方案，确保锻件尺寸精度满足汽车、航空等高端领域要求。欢迎带图纸咨询具体工艺方案。
